Garmin ECHOMAP Plus 73cv с датчиком GT22-TM

Картплоттер с эхолотом ECHOMAP Plus 73cv отличает большой широкоформатный дисплей и поддержка датчиков Panoptix™. От обычного эхолота картплоттер отличается возможностью загрузки дополнительных морских карт в формате BlueChart G2 и BlueChart G3.

Разница в моделях 72cv и 73cv заключается в предустановленных базовых морских картах. Для версии 72cv - это базовая карта мира, для 73cv - базовая карта мира, а также реки и озера США.

В комплект поставки входит датчик GT22HW-TM, который обеспечивает большую глубину эхолокации под лодкой. Также эта модель поддерживает двухлучевой датчик CV-20TM с боковым обзором при меньшей максимальной глубине эхолокации ~75 метров.

  • 010-01893-05
  • цветной дисплей 7"
  • GT22HW-TM 8-pin
  • QuickDraw Contours
  • WiFi для приложения ActiveCaptain
  • поддержка датчиков Panoptix™

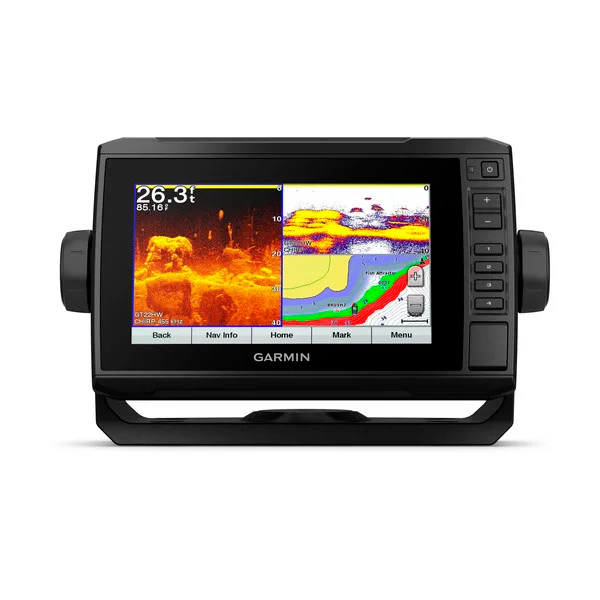

Картплоттер Garmin ECHOMAP Plus 73cv с датчиком GT22-TM
Картплоттер Garmin ECHOMAP Plus 73cv с датчиком GT22-TM

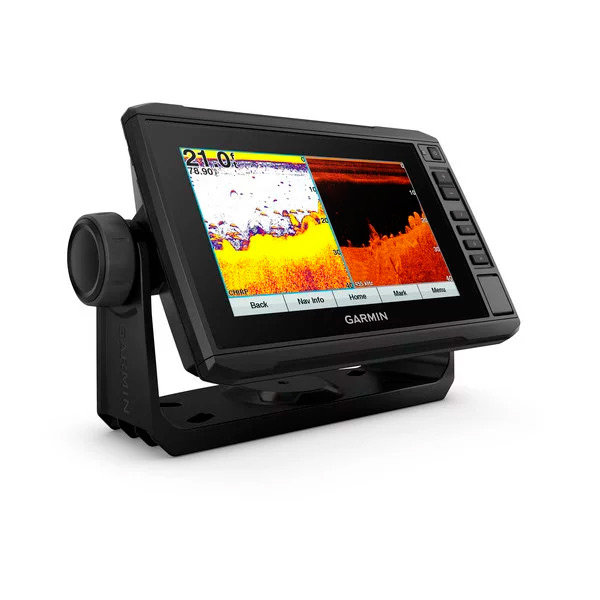

Garmin ECHOMAP Plus 73cv с датчиком GT22-TM Garmin ECHOMAP Plus 73cv с датчиком GT22-TM - картинка 2
Архив

QuickDraw Contours

Что же это такое? Это технология создания карт глубин в реальном времени - в данном случае с помощью картплоттера ECHOMAP Plus 73cv. Вам не потребуется искать точные карты глубин по вашему маршруту, реальные глубины на которых и так каждый год могут меняться. Обо всём этом позаботится эхолот вашего картплоттера. Данные карты глубин создаются в автоматическом режиме во время вашего перемещения по водоему. В дальнейшем вы сможете сколько угодно пользоваться созданными картами и обмениваться ими с другими обладателями картплоттеров ECHOMAP Plus, а также эхолотов STRIKER Plus. Как раз "PLUS" в обозначении модели - указывает на совместимость прибора с этой очень полезной функцией. Кроме того, для удаленного обмена картами QuickDraw, а также точками и треками вы можете воспользоваться сервисом GarminConnect.

GPS и эхолот

Наличие GPS/Glonass приемника позволяет картплоттеру ECHOMAP Plus 73cv не только определять местоположение для отрисовки карт глубин. Вы можете воспользоваться всем дополнительным арсеналом морской картографии BlucCart G2(G3), а также сохранять маршрутные точки и треки. Наиболее удобно пользоваться этим картплоттером в режиме разделения экрана, где одна часть отображает картографические данные, а другая показания эхолота.

Garmin CHIRP

Основное отличие сонара с технологией CHIRP от традиционного заключается в ультразвуковой волне, которая излучается сразу в нескольких диапазонах. В результате на экране эхолота будет изображение с очень высокой детализацией по сравнению со стандартной технологией.

CHIRP

CHIRP

Garmin ClearVU

Так называемое нижнее сканирование позволяет получать изображения под вашим судном близкие по качеству к фотографическим. Четко прослеживается структура дна, подводные объекты, а главное - рыба. Данная технология доступна как в датчиках GT20-TM, так и в датчиках CV20-TM, которые отличаются наличием двух боковых лучей вместо одного центрального.

ClearVU/SideVU

  • датчик GT22HW-TM
  • кабель питания и передачи данных NMEA-0183
  • подставка с вертикальной и горизонтальной регулировкой
  • защитная крышка/чехол
  • крепеж для установки датчика
Конструктивные особенности
габариты (в х ш х г): 25 x 13.9 x 5.1 cm
вес: 770 г
водонепроницаемость: IPX7
Дисплей
тип дисплея: WVGA
разрешение дисплея (высота х ширина): 400 x 800 пикс
размер дисплея (высота х ширина): 15.5 x 8.6 см
диагональ дисплея: 7 дюймов
Технические особенности
питание: от внешнего источника
память:
потребляемая мощность: 15 Вт
расширение памяти: microSD слот
GPS (Glonass) модуль: да
Дополнительные возможности
разъём для выносной антенны: Internal or external over NMEA 2000
подключение к компьютеру:
звуковые сигналы:
поддержка Garmin Connect™:
WiFi связь:
Характеристики эхолота (сонара)
излучатель: GT22HW-TM 8-pin
рабочие частоты: традиционный: 50/77/83/200кГц ClearVü: 260/455/800кГц
максимальная глубина эхолокации: 690м на частоте 77кГц, в пресной воде м
сигнал о достижении заданной глубины, сигнал о мели:
номинальная выходная мощность (RMS): 500 Вт
индикация рыбы:
Bottom lock (индикация отраженного сигнала):
CHIRP технология: да
Quickdraw Contours:
датчик температуры:
поддержка датчика PANOPTIX: да
тип трансдьюсера: традиционный + ClearVü - донное сканирование
